PLD-DGCS05 多组分动态配气仪的使用操作说明

原创不易,若转载此文章,请联系工作人员并在转载文章中备注信息来源,否则按侵权处理!

PLD-DGCS05多组分动态配气仪采用质量流量混合法,可用于3路气体的混合和稀释来获得目标混合气,最大可扩展至8路。

PLD-DGCS05多组分动态配气仪设有简易控制和时序控制两种模式,可实时、动态地配置出不同浓度的、均匀的多组分混合气体,同时采用双出气口设置,在时序控制模式下,出气口可在数秒内实现气体成分的转换。

PLD-DGCS05多组分动态配气仪可与PLR-GSPR常压气固相光催化反应系统可配套使用,进行光催化气体污染物降解实验,也可与其他反应系统联用,如与Labsolar-6A全玻璃自动在线微量气体分析系统联用,进行光催化CO2还原实验,如图1所示。

图1. PLD-DGCS05多组分动态配气仪与PLR-GSPR常压气固相光催化反应系统联用客户现场.jpg

图1. PLD-DGCS05多组分动态配气仪与PLR-GSPR常压气固相光催化反应系统联用客户现场

使用PLD-DGCS05多组分动态配气仪可得到一定浓度、一定气体种类的稳定流速,且均匀混合气体,满足复杂气体条件下气-固相反应实验需求。

一、PLD-DGCS05多组分动态配气仪技术参数:

1. 工作压力:输入表压为0.21~0.66 MPa,输出表压为0.1~0.55 MPa,输入压力-输出压力0.1 MPa;

2. 耐压:0.7 MPa;

3. 质量流量控制器精度:±1%F.S;

4. 质量流量控制器控制范围:4%~100% F.S;

5. 质量流量控制器量程:单路可选,范围15 mL/min~10 L/min;

6. 响应时间:≤2 s;

7. 输出气体数:两路,可单独选择出气口1或出气口2,或同时选择出气口1和出气口2;

8. 预设气体:背景气Air、N2、Ar、;标准气体CH4、CO、VOCs、CH2O。

二、PLD-DGCS05多组分动态配气仪的安装和使用

1. 连接进、出气口管路

进气口1~8路可根据实际需求接其中的一路或多路,每路气体连接相应的标准气体钢瓶;

出气口1、2可根据实际需求接其中的一路或两路,另一端接反应装置,按2(a)图所示连接到进气口接头和出气口接头上。

气体连接管路采用耐压软管,耐压软管内加金属衬管后,按如图2(b)所示的顺序将螺母、韧环和腰鼓垫圈依次套到耐压软管上。

注:确保进气口气源压力高于0.1 MPa,低于0.6 MPa。


图2.(a)PLD-DGCS05多组分动态配气仪前后面板图,(b)管路连接示意图

2. 自检

连接好 PLD-DGCS05多组分动态配气仪的电源,打开电源开关,点击开机界面任意位置进行自检,通过自检后,自动进入如图3所示的主页面。


图3. PLD-DGCS05多组分动态配气仪自检流程图

3. 设置气体参数

点击主页面中的气体参数录入选项,进入如图4所示的气体参数设置界面。

图4. PLD-DGCS05多组分动态配气仪气体参数设置.jpg

图4. PLD-DGCS05多组分动态配气仪气体参数设置

  • 气体编号:气体编号与进气口相对应,不可设置更改;如:G1对应于进气口1,以此类推;

  • 背景气体:目标气体稀释后的气体,可点击设置为N2、Ar、Air,如图5所示,若目标气体为纯气,则任意选择背景气体即可;

  • 目标气体:点击设置目标气体,可设置CO、NO、CH2O等多种气体类型,如图5所示。

  • 浓度设置:目标气体的浓度,可点击设置,通过数字键盘直接输入数值,如图5所示。

  • 单位选择:目标气体浓度单位,可点击设置,可设为ppm或C%,如图5所示。

若目标气体为纯气,任意选择背景气体后,将浓度设置设置为100,单位选择设置为C%。

图5. PLD-DGCS05多组分动态配气仪气体参数设置页.jpg

图5. PLD-DGCS05多组分动态配气仪气体参数设置页

4. 设置系统

在完成目标气体设置后,便可进入工作模式开始实验。

通过控制每一路气体流量进而控制出气口的气体总流量和气体配比,适用于气体流动过程中流量和气体配比不发生变化的实验。

点击按钮,进入流量设置界面,点击每一路气路的流量设置对话框,根据实验需求,通过数字录入键盘输入气体流量值。

点击出气口切换按钮,根据气路连接方式,可以选择出气口1或者2,如图6所示,设置完毕后,再次点击按钮,返回运行页面。

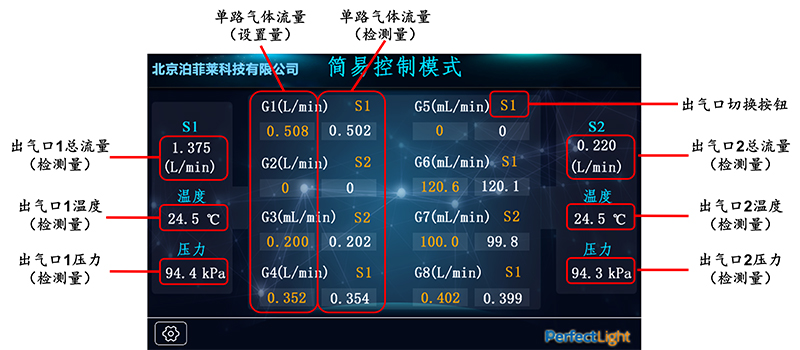

图6. PLD-DGCS05多组分动态配气仪简易控制模式设置页.jpg

图6. PLD-DGCS05多组分动态配气仪简易控制模式设置页

5. 运行系统

长按22.png按钮5 s,即可开始运行系统,系统开始调整流量至设定值,此时在简易控制模式设置页内,两侧的对话框中会出现出气口的实际流量、温度和压力数值。

6. 停止系统

长按33.png按钮5 s即可停止系统,各路气体流量归零。

三、PLD-DGCS05多组分动态配气仪的注意事项

①若使用有毒有害气体,必须做好严格的个人防护措施,并添加尾气处理装置,严格检查各接口气密性,配气结束后请用惰性气体再对各气路进行吹扫;

②气体输入表压为0.21~0.66 MPa;

③PLD-DGCS05多组分动态配气仪最多为8路配气系统,可根据实验需求选购具体气路数量;

④各路气体进气口前必须安装减压阀;

⑤长时间不用时,务必切断所有气源;

⑥PLD-DGCS05多组分动态配气仪内所有未特殊注明的流量,均指在0℃、101.325 kPa标准状况下的流量值。

四、PLD-DGCS05多组分动态配气仪添加气体操作

目标气体设置页内无实验所需的背景气体或目标气体,需进行添加气体操作。

点击气体设置页中的添加气体按钮,进入如图8所示的添加气体设置页后,可添加1种背景气体和8种目标气体,点击气体类型对话框中的空白框,可进行添加气体操作。

点击气体类型对话框中的空白框之后,出现如图7所示的全键盘,输入所添加的气体分子式,并在对话框中输入校正系数,常用气体校正系数参阅表1。

输入完成后,点击企业微信截图_1657164814855.png,再点击11.png,返回到气体参数设置页。


图7. PLD-DGCS05多组分动态配气仪添加气体设置页
