如何正确使用CHF-XM系列光源

CHF-XM系列光源采用模块化设计,可以实现平行光输出,获得较均匀的光斑,适用于光催化量子效率测试、光电化学测试和太阳能电池测试等应用场景。

CHF-XM系列光源分为氙灯光源和汞灯光源两种:

氙灯光源类包括CHF-XM150型氙灯光源和CHF-XM500型氙灯光源;

汞灯光源类包括CHF-XM250M型汞灯光源和CHF-XM500M型汞灯光源。

本文中氙灯光源灯泡和汞灯光源灯泡的安装方式相同,因此文中均简称为灯泡。

一、初次安装CHF-XM系列光源步骤

1. 收到CHF-XM系列光源货物时,需检查外包装箱是否存在破损,如有大面积破损应拒绝签收,并要求快递公司妥善解决,同时联系泊菲莱科技售后客服。

2. 按照产品包装箱内配货单所列内容,将灯箱、电源箱及相关零部件取出并确认完好无损,如图1所示。

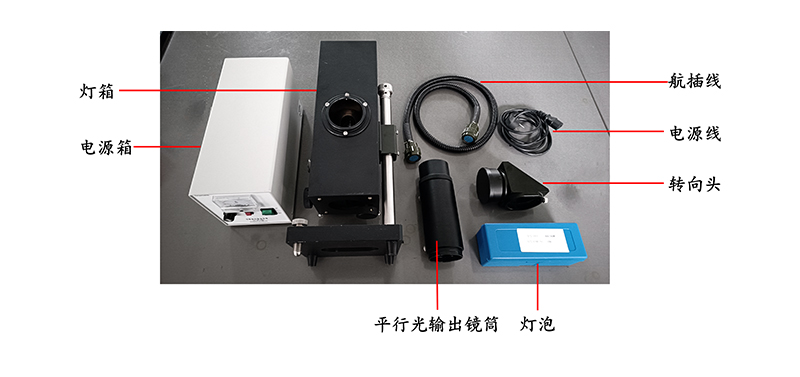

图1. CHF-XM系列光源开箱实物图.jpg

图1. CHF-XM系列光源开箱实物图

3. 将CHF-XM系列光源的电源箱和灯箱放置在平稳的桌面上,并确保电源开关处于“OFF”位置,连接好如图2所示的航插线和电源线。

图2. CHF-XM系列光源电源线连接图示.jpg

图2. CHF-XM系列光源电源线连接图示

4. 灯泡安装步骤

安装前准备好一把十字螺丝刀备用。 ①拧下如图3(a)所示灯箱后盖上的6个固定螺钉,并取下灯箱后盖,确保内球面反射镜如图3(b)所示朝上放置;

图3. CHF-XM系列光源安装灯泡图解(一).jpg

图3. CHF-XM系列光源安装灯泡图解(一)

②将灯泡从包装盒中取出,根据图4所示,分辨出灯泡阴、阳极;

③分别拧下如图4(b)中所示的灯泡紧固螺母1和2;

图4. CHF-XM系列光源安装灯泡图解(二).jpg

图4. CHF-XM系列光源安装灯泡图解(二)

④用十字螺丝刀拧松如图5所示位置的上、下散热片上的固定螺钉,并将灯泡放入隔热罩内,氙灯需按照阴极在下、阳极在上的方向,汞灯需按照阴极在上、阳极在下的方向。注意:无论氙灯/汞灯,注气封口向上;

⑤用手拧紧上散热片上的紧固螺母1和下散热片上的紧固螺母2,用十字螺丝刀分别拧紧上、下散热片的固定螺钉;

图5. CHF-XM系列光源安装灯泡图解(三).jpg

图5. CHF-XM系列光源安装灯泡图解(三)

⑥通过如图6所示的反射镜筒固定螺丝来确认灯箱后盖朝上方向,反射镜筒固定螺丝在上方即为正确安装方向,否则会影响平行光输出。安装好灯箱后盖后,拧紧6个固定螺丝;

图6. CHF-XM系列光源电源箱安装灯泡图解(四).jpg

图6. CHF-XM系列光源电源箱安装灯泡图解(四)

⑦拧松如图7所示的固定螺钉1,将平行光输出镜筒插入灯箱后再拧紧,然后拧松固定螺钉3,将转向头插入平行光输出镜筒后再拧紧;

⑧连接好航插线和电源线即完成CHF-XM系列光源的初次安装。

图7. CHF-XM系列光源安装灯泡图解(五).jpg

图7. CHF-XM系列光源安装灯泡图解(五)

二、CHF-XM系列光源光源使用方法

1. 确认各电源线连接无误后,将电源开关按至“ON”的位置,预热30 s后,按压触发按钮,点亮灯泡,调节电源箱前面板上的电流调节旋钮,电流表显示数值即为当前使用电流值,电流使用范围为13~21 A,如图8所示。

图8. 电源箱前面板图.jpg

图8. 电源箱前面板图

2. 调节CHF-XM系列光源平行光输出

①调节转向头方向至垂直向下,取下转向头上的镜头盖,并置于如图9所示的转向头正下方,切勿将光源直接照向实验台面。

②拧松固定螺钉3,左右轻微转动转向头至水平,使光斑如图9所示覆盖镜头盖,然后再拧紧固定螺钉3;

图9. CHF-XM系列光源调节平行光图解(一).jpg

图9. CHF-XM系列光源调节平行光图解(一)

③调节垂直调节弦钮使光斑中心的亮点位于垂直中心,调节水平调节弦钮使光斑中心的亮点位于水平中心,如图10所示。

图10. CHF-XM系列光源调节平行光图解(二).jpg

图10. CHF-XM系列光源调节平行光图解(二)

④拧松灯箱后方的反射镜筒固定螺钉,拉动反射镜筒至光斑中心的亮点扩散成如图11所示的平行光光班,再拧紧反射镜筒固定螺钉;

图11. CHF-XM系列光源调节平行光图解(三).jpg

图11. CHF-XM系列光源调节平行光图解(三)

⑤拧松如图12所示的固定螺钉2,通过调节平行光输出镜筒来调节平行光的光斑大小,向内推动平行光输出镜筒,平行光的光斑变大,向外拉动平行光输出镜筒,平行光的光斑变小,确定好实验所需光斑大小后拧紧固定螺钉2。

图12. CHF-XM系列光源调节平行光图解(四).jpg

图12. CHF-XM系列光源调节平行光图解(四)

3. CHF-XM系列光源关机

实验结束后,将电源开关处于“OFF”位置,光源自动熄灭。

久置不用时,将CHF-XM系列光源放置于阴凉干燥处。
