实验室氙灯光源更换灯泡教程

氙灯光源的主要作用是模拟太阳光,在光化学实验中是必不可少的实验设备,如图1所示。

氙灯灯泡是氙灯光源的核心器件和消耗品,掌握正确、安全的更换灯泡操作对于光催化实验至关重要。

Microsolar 300氙灯光源整体图.jpg

图1 Microsolar 300 氙灯光源整体图

一.氙灯光源使用过程中何时需要更换灯泡?

随着氙灯光源使用时长的增加,可能会出现升压故障闪灭等异常现象,当Microsolar 300氙灯光源出现上述现象时,表明氙灯光源内的氙灯灯泡有效使用寿命已达上限,为了能够顺利的进行实验,就需要尽快更换灯泡。

1. 升压故障现象

氙灯光源触发后,如光源电源箱的LED显示屏上出现“升压故障”的提示,则需要连续两次点击氙灯光源电源箱上的“SET”键,进入到氙灯光源使用计时界面,查看氙灯灯泡使用时长,若氙灯灯泡使用计时显示700 h,则需尽快更换氙灯光源灯泡,如图2所示。


图2.氙灯电源箱“升压故障”和灯泡计时界面

2. 闪灭现象

当触发氙灯光源后,光源闪烁一下就快速熄灭,如图3所示。


图3. 氙灯光源闪灭现象

二.氙灯光源更换氙气灯灯泡流程

1.准备更换氙灯灯泡所需工具,十字螺丝刀、3 mm内六角扳手、含导热硅脂的新灯泡,如图4所示。


图4. 准备工具

2. 拔下Microsolar 300氙灯光源电源线插头,取下氙灯光源灯箱上的连接线插头和光反馈信号线接头,取下光源转向头,并且保证电源箱和灯箱处于冷却状态,如图5所示。


图5. 更换灯泡准备流程

2. 依次将氙灯光源灯箱上盖前面板的固定螺丝拧下,使氙灯光源灯箱上盖和灯箱前面板脱离灯箱,如图6所示。


图6. 拆卸氙灯光源灯箱示意图

4. 拧松氙灯光源灯箱侧面板的固定螺丝。无需拆卸下氙灯光源灯箱侧面板的固定螺丝,松动至可将氙灯光源灯箱内部灯体组件松动至可取出即可,如图7所示。


图7. 取出氙灯光源灯箱内部灯体组件示意图

5. 拧松阴极散热片的固定螺丝,拧下阳极散热片的固定螺丝,拆掉阴极散热片和阳极散热片,如图8所示。将旧灯泡与其他废弃仪器放置在一起,由所在单位进行报废处理。


图8. 取出灯泡示意图

6.佩戴好实验专用手套,从新灯泡包装盒中取出灯泡和导热硅脂,将导热硅脂均匀地涂抹在图9所示的三个表面。

注:新氙气灯泡裸露金属部分均需涂抹导热硅脂,且勿将导热硅脂涂抹在陶瓷面上。


图9. 导热硅脂涂抹示意图

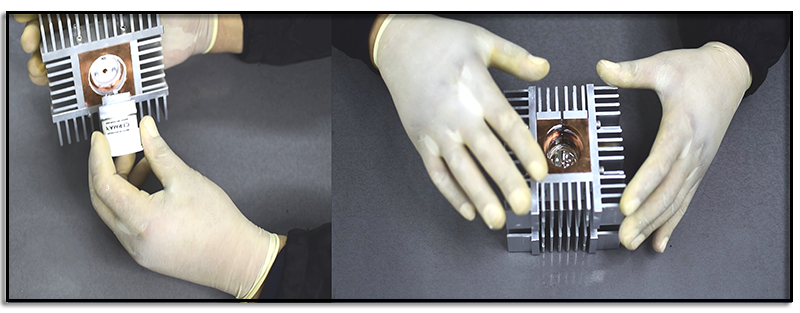

7.先将涂抹好导热硅脂的新灯泡装至阳极散热片内孔中,拧紧阳极散热片的固定螺丝,如图10所示。然后将阴极散热片缓缓推入氙灯灯泡的另一端,当阴极散热片完全将氙灯灯泡另一端包裹住时,拧紧阴极散热片的固定螺丝,完成灯体组件的组装。


图10. 灯泡与散热片组装示意图

8.按照第1到第4部的拆除顺序完成剩余组装步骤。将组装好的灯体组件插入至氙灯光源的灯箱内中,拧紧氙灯光源灯箱侧面板的固定螺丝,依次将氙灯光源灯箱前面板上盖装好并将固定螺丝依次拧紧,装好转向头、灯箱与电源箱连接线和光反馈信号线。

三.运行测试

氙灯光源更换新灯泡之后需要进行测试来验证新灯泡的组装是否正常。

1. 氙灯灯泡使用计时重置

Microsolar 300氙灯光源更换新灯泡后,灯泡计时必须重置,否则氙灯光源程序中的使用时间不会改变,电源箱屏幕可能会出现“升压故障”的异常提示。

设置方式:

在氙灯光源开机后,点击两次电源箱上的“SET”键,进入灯泡计时界面后,同时按下电源箱上的“+”和“-”两个按键,完成重置灯泡计时。

2. 氙灯光源触发测试

连接好氙灯光源的电源线、连接线和光反馈信号线,打开电源箱开关,待光源预热30 s后,按下“RUN”键点亮氙灯光源,氙灯光源点亮运行1 min后,按下“STOP”键熄灭氙灯光源,待1 min散热结束后,再次触发点亮光源。

反复点亮氙灯光源5次,且未出现以下现象,则顺利完成灯泡的更换。

①氙灯光源不能正常点亮;

②点亮氙灯光源时出现异响。

如更换氙灯灯泡后出现以上现象,请检查氙灯光源所有连接线路接触是否良好,或在断开电源的情况下再次拆开氙灯光源灯箱,确认更换后的氙灯灯泡是否组装牢固,若检查无误后氙灯光源仍无法正常使用,请及时联系泊菲莱科技售后客服。
