光催化氙灯光源安装与使用教程

在光催化/光化学实验中科研类氙灯光源统称为光催化氙灯光源。

泊菲莱科技在售的光催化氙灯光源有Microsolar 300氙灯光源、PLS-SXE 300D氙灯光源和PLS-SXE 300DUV氙灯光源等,这些氙灯光源都实现了国内氙灯光源箱体的小体积结构,具有极强的通用性、灵活性和易移动性等特性,可满足小空间内多方向照射实验的实验需求。

就氙灯光源特性而言,Microsolar 300氙灯光源、PLS-SXE 300D氙灯光源和PLS-SXE 300DUV氙灯光源的光源箱体均整体采用非金属外壳和高绝缘电阻,可确保氙灯光源的安全性。

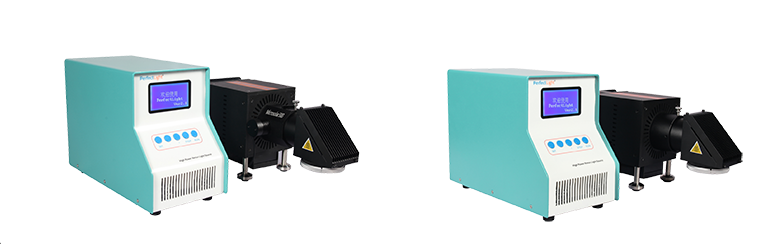

Microsolar 300 氙灯光源(左)PLS-SXE 300D 300DUV氙灯光源(右).png

图1. Microsolar 300 氙灯光源(左)PLS-SXE 300D/300DUV氙灯光源(右)

一、氙灯光源使用-Microsolar 300氙灯光源和PLS-SXE 300D/300DUV氙灯光源的区分

Microsolar 300氙灯光源和PLS-SXE 300D/300DUV氙灯光源的整体结构设计及材料做工均相同,其中Microsolar 300氙灯光源采用光学光反馈技术,可实现输出光强的长期稳定输出,在氙灯光源整体外观上呈现多出一条光反馈信号线和光学光反馈传感器。

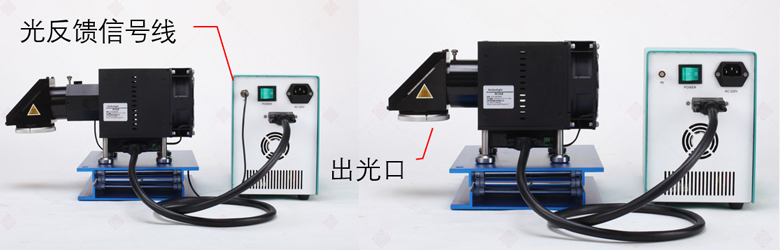

Microsolar 300氙灯光源(左)和PLS-SXE 300D 300DUV(右)氙灯光源整体连接图.png

图2. Microsolar 300氙灯光源(左)和PLS-SXE 300D/300DUV(右)氙灯光源整体连接图

二、氙灯光源安装-Microsolar 300氙灯光源和PLS-SXE 300D/UV氙灯光源的检验及硬件连接

1. 收到Microsolar 300氙灯光源或PLS-SXE 300D/300DUV氙灯光源货物时,需检验外包装箱是否有大面积破损,如有破损应拒绝签收并要求快递公司妥善解决,同时致电泊菲莱科技售后。

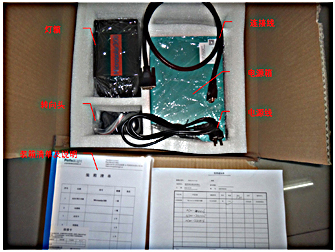

Microsolar 300氙灯光源、PLS-SXE 300D 300DUV氙灯光源装箱示意.jpg

图3. Microsolar 300氙灯光源、PLS-SXE 300D/300DUV氙灯光源装箱示意

2. 氙灯光源在安装前,需按照氙灯光源产品装箱单所列内容,将各主、配件取出并确认完好无缺失。

3. 将Microsolar 300氙灯光源或PLS-SXE 300D/UV氙灯光源电源箱与灯箱放置在平稳整洁干燥的桌面上,并确定电源开关处于OFF位置。

4. 取出转向头,将其接入灯箱出光口并旋紧其上端的手拧螺丝进行固定。

5. 将连接线接入电源箱后面板插孔及灯箱对应插孔(两端可调换)。对接插头两端分别为宽边和窄边,需按插孔对应方向进行连接。

Microsolar 300氙灯光源还需将灯箱上的光反馈信号线连接至电源线后面板上的对应插孔。

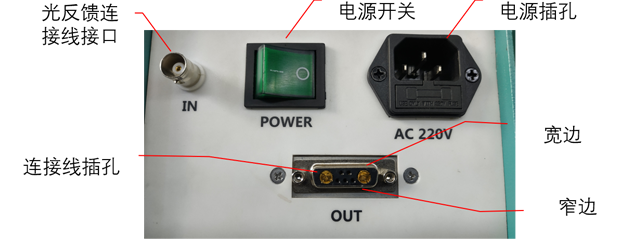

Microsolar 300氙灯光源、PLS-SXE300D 300D氙灯光源后面板示意图.png

图4. Microsolar 300氙灯光源、PLS-SXE300D/300D氙灯光源后面板示意图

6. 将电源线接入氙灯后面板插孔并插入有安全接地的220 V电源插孔,就完成了氙灯光源安装教程中的基本的硬件连接部分。

以上是光催化氙灯光源的基本使用与安装教程,如果您在安装和使用氙灯过程中碰到其他问题,可联系我司官网在线客服,我们会及时与您解答。
